Moderne Druckmesstechnik:

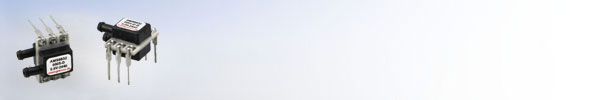

Differenzdrucksensoren

In der Differenzdruckmessung vergleicht man zwei Drücke miteinander, die von außen über ein entsprechendes Gehäuse an der Unter- und Oberseite des Sensorelements anliegen.

Man unterscheidet zwei verschiedene Arten von Differenzdruckmessung, je nach Druckverhältnis. So gibt es zum einen Anwendungen, bei denen feststeht welcher Druck im Drucksystem der größere ist: P1 > P2. Die Membran der Messzelle und die Elektronik sind dem angepasst. Bei diesen unidirektionalen Sensoren wird der Druckbereich mit 0 bis x mbar angegeben.

Andererseits gibt es Anwendungen, bei denen einmal der eine und einmal der andere Druck größer sein kann (Unter- und Überdruck). Hier muss ein Sensor verwendet werden, dessen Membran in beide Richtungen auslenkbar ist; der Druckbereich wird mit ± x mbar angegeben. Diese Differenzdrucksensoren werden als bidirektionale Differenzdrucksensoren bezeichnet.

Das Angebot an unidirektionalen Differenzdrucksensoren bzw. bidirektionalen Differenzdrucksensoren erstreckt sich von den einfachen Messzellen, die auf einem Substrat aufgebaut sind und weder Verstärkungs- noch Abgleich­­-Elektronik besitzen bis hin zu hochpräzisen, verstärkten Transmittern mit abgeglichenen Stan­dard-­Ausgangswerten.

Nicht abgeglichene Silizium OEM-Drucksensoren ohne Auswerteelektronik

Link zum Druck-Umrechner

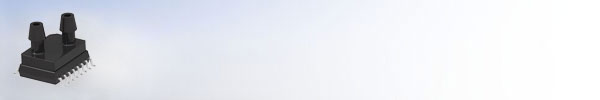

Die nicht abgeglichenen SM9X werden in einem Standard SOIC-16-Gehäuse mit zwei vertikalen oder horizontalen Druckanschlüssen für die SMD-Montage angeboten. Als Ausgangssignal steht ein druckproportionales mV-Signal zur Verfügung.

Abgeglichene OEM-Silizium-Drucksensoren ohne Auswerteelektronik

Der ME800 ist ein sehr robuster differentieller OEM Sensor für nass-nass-Anwendungen. Dabei darf der resultierende Differenzdruck in beide Richtungen wirken (bidirektionaler Sensor). Der Differenzdrucksensor ME800 ist ein sogenannter nass-nass-Sensor, der es erlaubt, (aggressive) Flüssigkeiten auf beiden Seiten der Membran zu haben.

Link zum Druck-Umrechner

Die AMS 5612 sind individuell kalibriert und im Bereich 0 …60 ºC passiv kompensiert. Die Sensoren werden spannungsgespeist betrieben. Hohe Messgenauigkeit sowie Drift- und Langzeitstabilität sind das Ergebnis hochwertiger piezoresistiver Drucksensorelemente. Ein 15×15 mm² Keramikträger mit Dual-In-Line Lötpins und ein Keramikgehäuse verleihen dem Drucksensor hohe mechanische Stabilität. Da keine A/D-Wandlung vorliegt  ist diese Baureihe für rauschkritische und schelle Anwendungen geeignet.

(nicht für neue Designs)

Bei den SM5651 handelt es sich um Drucksensoren in Dual-In-Line-Ausführung für Leiterplatten- oder SMD- Montage. Sie bestehen aus einer piezoresistiven Druckmesszelle, die auf einem Dick­schichtsubstrat aufgebracht ist. Die Sensoren werden stromgespeist betrieben. Der 15×15 mm² Keramikträger mit Dual-In-Line Lötpins und ein Keramikgehäuse verleihen dem Drucksensor hohe mechanische Stabilität. Da keine A/D-Wandlung vorliegt  ist diese Baureihe für rauschkritische und schelle Anwendungen geeignet. heraus.

(nicht für neue Designs)

Link zum Druck-Umrechner

Bei den SM5652 handelt es sich um Drucksensoren in Dual-In-Line-Ausführung für Leiterplatten- oder SMD- Montage. Sie bestehen aus einer piezoresistiven Druckmesszelle, die auf einem Dickschichtsubstrat aufgebracht ist. Die Sensoren werden spannungsgespeist betrieben. Ein 15x15mm² Keramikträger mit Dual-In-Line Lötpins und ein Keramik­gehäuse verleihen dem Drucksensor hohe mechanische Stabilität. Da keine A/D-Wandlung vorliegt  ist diese Baureihe für rauschkritische und schelle Anwendungen geeignet.

Abgeglichene OEM-Drucksensoren mit analogem Druckausgang

Die Serie AMS 6916 sind hochgenaue OEM-Sensoren mit einem analogen Spannungsausgang. Die AMS 6916 werden in einem kompakten Dual-In-Line Package (DIP) zur Leiterplattenmontage geliefert. Der elektrische Anschluss erfolgt über DIP-Lötpins. Der Druckanschluss wird über einen vertikalen (für Absolutdruck) bzw. zwei horizontale Stutzen (für Differenzdruck) realisiert. Der 13 x 10 mm² grosse Keramikträger und das Keramikgehäuse verleihen dem Drucksensor hohe mechanische Stabilität.

Abgeglichener OEM-Drucksensor mit Schaltausgängen und analogem Ausgang

Die Drucksensoren/-schalter der Serie AMS 5105 sind hochgenaue OEM-Sensoren mit einem ana­logen Spannungsausgang und zwei unabhängigen, logischen Schaltausgängen. Es können Schaltverhalten, Schaltschwelle, Schaltverzögerung und Hysterese frei eingestellt werden, wodruch Öffner-, Schliesser- und Fensterkomparatorfunktionen realisiert werden können. Der analoge Span­nungsausgang ist ratiometrisch zur Versorgungsspannung. Die Schaltausgänge sind per Software konfigurierbar. Die Sensoren werden in einem kompakten Dual-In-Line Package (DIP) zur Leiter­plattenmontage geliefert. Der elektrische Anschluss erfolgt über die DIP-Lötpins, der Druckanschluss über vertikale metallische Stutzen. Die Sensoren sind als differentielle oder als bidirektional diffe­rentielle Sensoren erhältlich. Sie sind für Schaltanwendungen gedacht, die keinen Mikroprozessor benötigen.

Abgeglichene OEM-Silizium-Drucksensoren mit digitalem Druck- und Temperaturausgang

Die Drucksensoren der AMS 5915-Serie sind hochgenaue OEM-Sensoren mit einem digitalen I²C-Aus­gang, die sowohl als unidirektionale als auch als bidirektionale Sensoren erhältlich sind. Die Sensoren sind kalibriert und im Temperaturbereich von -25 bis +85°C kompensiert. Am digitalen Aus­gang ist über den I²C-Bus zusätzlich zur Druckinformation auch die Temperatur in Form eines 15Bit-Wortes verfügbar. Die Sensoren werden in einem kompakten Dual-In-Line Package (DIP) zur Leiter­plattenmontage geliefert. Der elektrische Anschluss erfolgt über die DIP-Lötpins, der Druckanschluss wird über vertikale metallische Stutzen realisiert.

Die digitalen 18 bit Board Mount Drucksensoren der Serie AMS 5935 sind für Präzisionsdruckmessungen im Nieder- und Niedrigstdruckbereich um 125 Pascal konzipiert. AMSYS bietet damit einen Drucksensor an, der höchste Messgenauigkeit mit extrem niedriger Leistungsaufnahme vereint. Die AMS 5935 haben ein robustes, keramisches DIL-8 Gehäuse für die PCB-Montage. Sie verfügen über eine integrierte I2C-Schnittstelle, über die kalibrierte Druck- und Temperaturmesswerte ausgelesen werden können. Sie sind aufwändig kalibriert und kompensiert und zeichnen sich durch extrem kleine Messfehler bei Raumtemperatur als auch einen sehr geringen Gesamtfehler im kompensierten Temperaturbereich von -25 bis 85 °C aus.

Die AMS 6915 Differenzdrucksensoren sind hochgenaue OEM-Sensoren mit einem digitalen I²C-Aus­gang in einem kompakten Dual-In-Line Package (DIP) zur Leiterplattenmontage. Der Druckanschluss der Differenzdrucksensoren wird über zwei horizontale Stutzen realisiert. Der Keramikträger und das Keramikgehäuse verleihen dem sowohl als unidirektional als auch als bidirektional erhältlichem Sensor, hohe Stabilität. Die Sensoren sind kalibriert und im Temperaturbereich von -25 bis +85°C kompensiert. Am digitalen Aus­gang ist über den I²C-Bus zusätzlich zur Druckinformation auch die Temperatur in Form eines 14Bit-Wortes verfügbar. Zur einfachen Inbetriebnahme des AMS 6915 gibt es auch ein USB-Interface, das Starter Kit AMS 6915.

Link zum Druck-Umrechner

Die neue Serie der Drucksensoren der SMX321 und SM933X sind hochgenaue OEM-Sensoren mit einem digitalen I²C-Aus­gang, die sowohl als Differenzdrucksensoren als auch bidirektionale Sensoren erhältlich sind. Die Sensoren sind kalibriert und im Temperaturbereich von -40 – 105 °C oder -20 – 85 °C (SM933X) kompensiert. Die Sensoren werden in einem kompakten SOIC16-Gehäuse zur Leiterplattenmontage geliefert. Der Druckanschluss wird, je nach Modell, über zwei vertikale oder horizontale Stutzen realisiert.

Abgeglichene OEM-Silizium-Drucksensoren mit analog/digitalem Druck- und Temperaturausgang

Link zum Druck-Umrechner

Die Reihe AMS 5812 bzw. SM5852 besteht aus OEM-Drucksensoren mit analogem Spannungsaus­gang (0,5…4,5 V) und I²C-Bus-Interface, die als Differenzdrucksensoren und als bidirektionalen Sen­soren erhältlich sind. Die Sensoren sind individuell kalibriert kompensiert. Am digitalen Ausgang ist zusätzlich zum Druckwert auch die Temperatur verfügbar. Die Drucksensoren werden in einem kom­pakten Dual-In-Line Package (DIP) zur Leiter­plattenmontage geliefert. Der elektrische Anschluss erfolgt über die DIP-Lötpins, der Druckanschluss wird über vertikale metallische Stutzen realisiert.

Die neue Serie der Drucksensoren der SMX391 sind hochgenaue OEM-Sensoren mit einem analog/digitalen I²C-Aus­gang, die sowohl als Differenzdrucksensoren als auch bidirektionale Sensoren erhältlich sind. Die Sensoren sind kalibriert und im Temperaturbereich von -40 – 105 °C kompensiert. Die Sensoren werden in einem kompakten SOIC16-Gehäuse zur Leiterplattenmontage geliefert. Der Druckanschluss wird über zwei vertikale oder horizontale Stutzen realisiert.

LMI Differenzdrucksensoren können dank ihrer micro-flow Technologie auch geringste Drücke im Bereich von unter 25 Pa mit hoher Präzision messen. Durch den integrierten Stromsparmodus sind die Sensoren mit 3,3V Versorgungspannung und I²C-Ausgang auch für die Verwendung in batteriegespeisten Anwendungen geeignet. Dabei wird der Ruhestrom auf ein Minimum abgesenkt.

Link zum Druck-Umrechner

PCB-Drucksensor-Module mit analogem Ausgang

Die auf PCB vormontierte Reihe der Drucksensoren AMS 271X sind mit einem Spannungsregler für einen weiten Versorgungsspannungsbereich von 8 bis 36 V beschaltet und für den Einbau in Systeme vorgesehen.  Die elektronische Kalibrierung des Nullpunktes und der Spanne sowie die Kompensation der Temperatur bedingten Nullpunkt- und Spannenshift werden während der Herstellung vorgenommen, so dass kein nachträglicher Abgleich durch den Anwender notwendig ist. Als Ausgangsignal stehen 0…5 V, 0…10 V bzw. 4..20 mA bei typischerweise 24 Volt Versorgungsspannung zur Verfügung. Die PCB-Drucksensormodule sind REACH und RoHS-konform und kurzschlussgesichert.

 Drucktransmitter mit analogem Ausgang

Die miniaturisierten Transmitter der Reihe AMS 471X sind einbaufertige Drucktransmitter im robu­sten und kompakten Kunststoffgehäuse (IP67) zur schnellen Schraubmontage im Innen- und Außen­bereich. Die elektronische Kalibrierung des Nullpunktes und der Spanne sowie die Kompensation der Temperatur bedingten Nullpunkt- und Spannenshift werden während der Herstellung vorgenommen, so dass kein nachträglicher Abgleich durch den Anwender notwendig ist. Als Ausgangsignal stehen 0…5 V, 0…10 V bzw. 4..20 mA, bei einem Weitbereichseingang von 8 bis 36 Vdc zur Verfügung.

Die miniaturisierten Transmitter der Reihe AMS 301X sind einbaufertige Drucktransmitter für hohe Systemdrücke im  kompakten Metallgehäuse (IP67) zur schnellen Schraubmontage im Innen- und Außenbereich. Die elektronische Kalibrierung des Nullpunktes und der Spanne sowie die Kompensation der Temperatur bedingten Nullpunkt- und Spannenshift werden während der Herstellung vorgenommen, so dass kein nachträglicher Abgleich durch den Anwender notwendig ist. Als Ausgangsignal stehen 0…5 V, 0…10 V bzw. 4..20 mA, bei einem Weitbereichseingang von 8 bis 36 Vdc zur Verfügung.

Medienresistenter Drucktransmitter mit Analogausgang

Die D5100 sind vollständig medienkompatible Differenzdrucktransmitter, die für den Gebrauch in rauen Industrieumgebungen ausgelegt sind. Die Transmitter basieren auf zwei Edelstahl gekapselten Siliziummesszellen mit Ölvorlage. Die Differenzdrucktransmitter werden mit vielfältigen Ausgangs­signalen (0,5-4,5 V (ratiometrisch), 1-5 V (Dreileiter), 4 -20 mA (Zweidraht)), unterschiedlichen Druck­anschlüssen und Steckverbindungen angeboten.

Medienresistenter Drucktransmitter mit analogem oder digitalem Ausgang

Die Drucktransmitter M3200 können medienunabhängig den Relativdruck messen und sind in vielen Druck- und Anschlussvarianten erhältlich. Diese Sensoren zeichnen sich durch ihre hohe Genauigkeit und exzellente Langzeitstabilität für an­spruchsvolle industrielle Anwendungen aus. Die piezoresistiven Dehnungsmessstreifen sind auf eine solide Stahlmembran (17-4PH Edelstahl) aufgeglast worden. Die monolithische Konstruktion aus einem einzigen Stück Stahl kommt ohne Schweißnaht aus. Daher ist sie robuster und zuverlässiger gegen Medieneinfluss geschützt als Konstruktionen mit O-Ringen oder Schweißnähten.

Drucktransmitter mit Blutetoothsignal und batteriebetrieben

Die miniaturisierten Sensoren der Serie AMS 4516 sind einbaufertige, hochgenaue Drucktransmitter, die für die Messung von Absolutdruck, Relativdruck und Differenzdruck geeignet sind. Sie übertragen die Messdaten via Bluetooth Low Energy 4.2 (BLE) (2.4 GHz Bandbreite). Die Sensoren sind auf geringen Stromverbrauch optimiert und werden mit einer Knopf­zellenbatterie (CR 2032) betrieben. Sie haben im Freifeld eine Reichweite von ca. 100 m. Die Sensoren können über die Android App AMS 4516 (kostenlos von der AMSYS zur Verfügung gestellt) ausgelesen und konfiguriert werden.

Drucktransmitter mit Blutetooth- und Analogsignal

Die miniaturisierten Sensoren der Serie AMS 3516 sind einbaufertige, hochgenaue Drucktransmitter, die für die Messung von Absolutdruck, Relativdruck und Differenzdruck geeignet sind. Sie haben ein kabelgebundendes analoges Aus­gangssignal und eine wireless Signalübertragung und bieten so ein per Bluetooth auslesbares Drucksignal ohne Batteriebetreibung. Die Druck­sensoren werden in verschiedenen Versionen für einen weiten Druckbereich (25 mbar bis 10 bar) angeboten.
